Garagenrampen
Einspurig mit uneinsehbarer Kurve: Priorität mit Ruhezustand „alles rot“, ein Sensor pro Seite.
Priorität
Ampelsteuereinheit · neu
VIACONTROL
Zwei Ampeln, drei Eingänge, ein Display: Wechselverkehr ganz einfach.
Verfügbare Konfigurationen
Eine Steuereinheit, drei Logiken.

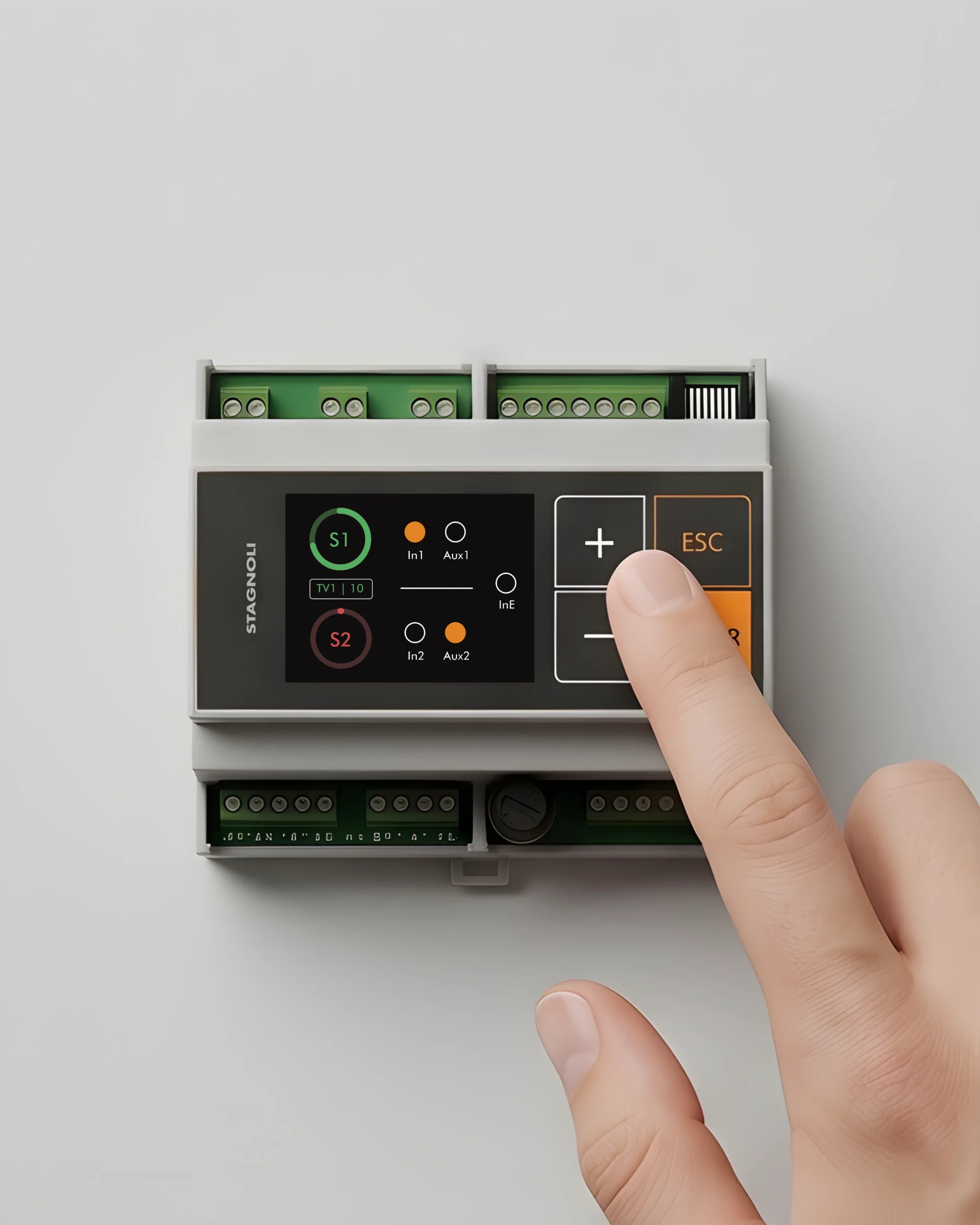

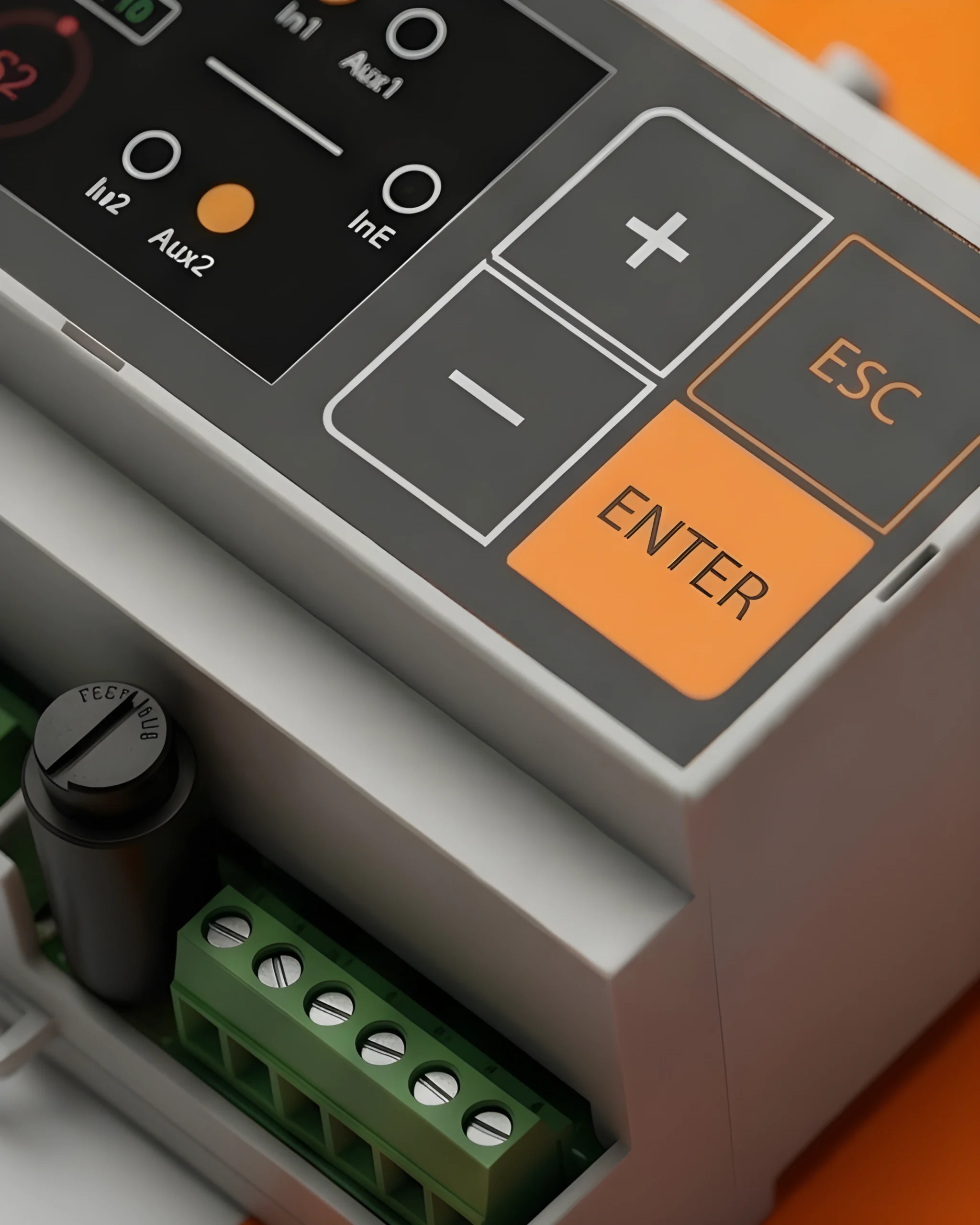

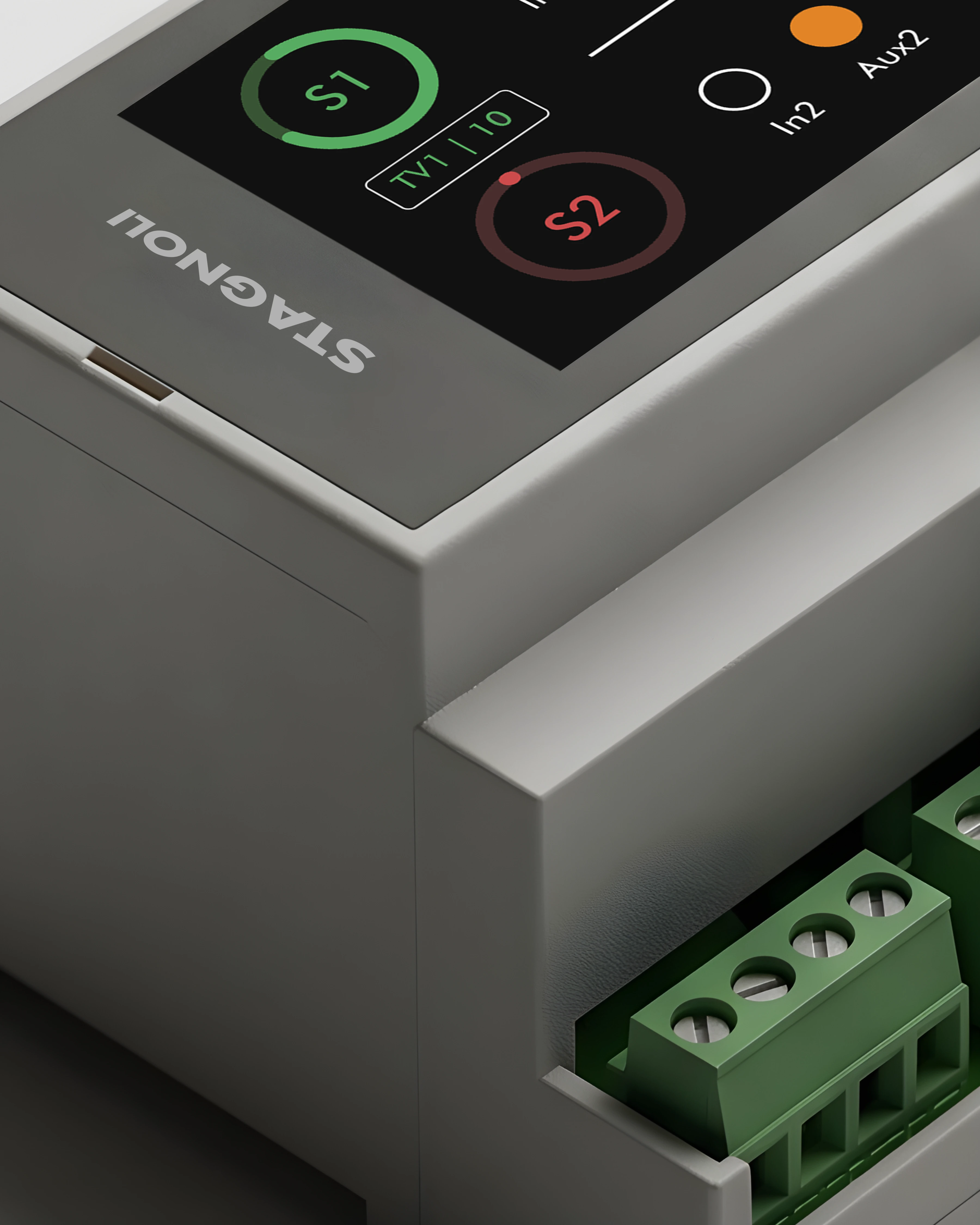

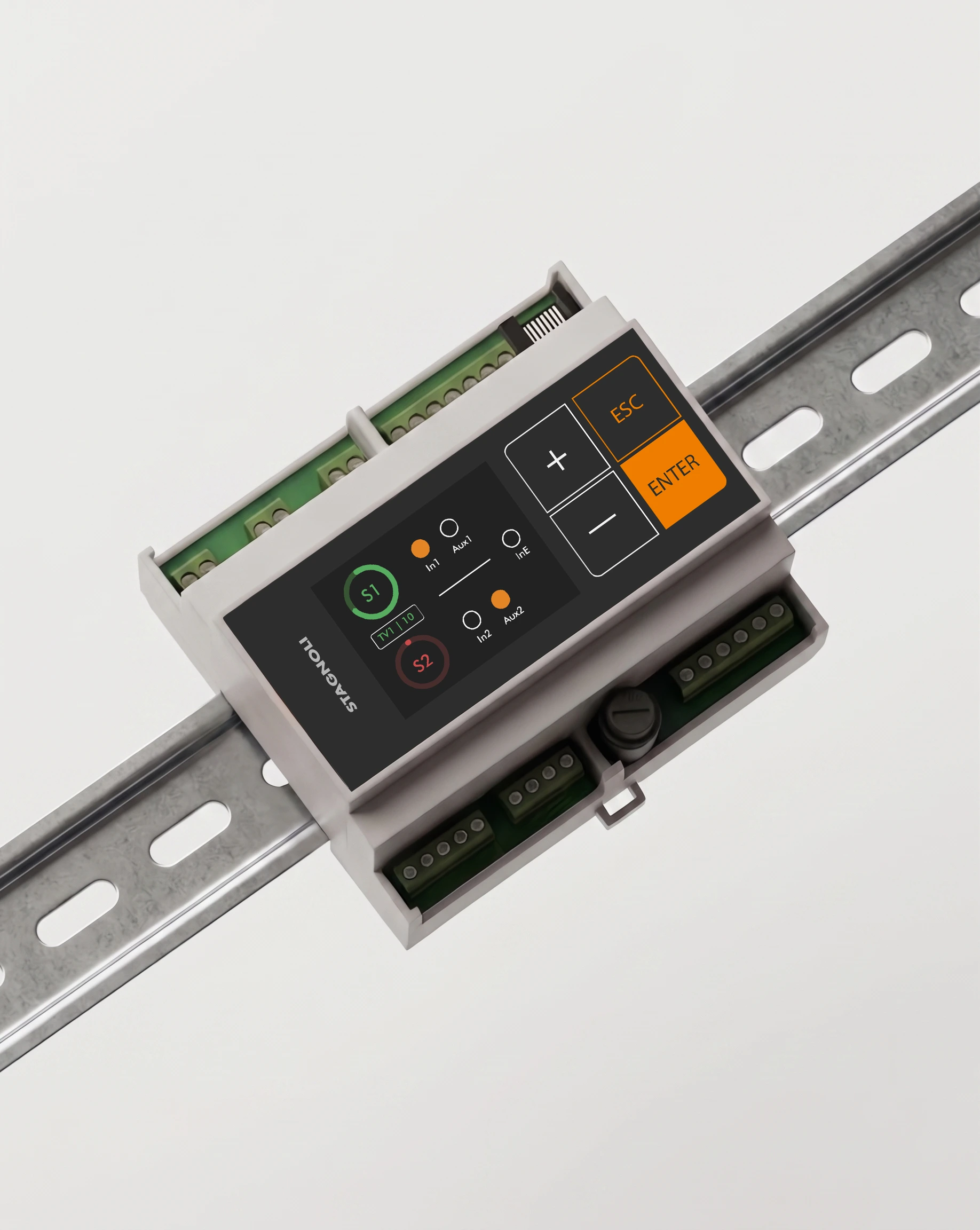

VIACONTROL ist die Stagnoli-Ampelsteuereinheit für Rampen, Tore, Übergänge und Privatstraßen: ein einziges Hutschienengerät mit 6 Modulen, das zwei Ampeln mit 2 oder 3 Lichtern steuert, zwei Anforderungssensoren (IN1, IN2) und einen Alarmeingang (IN3) auswertet und zwei Hilfsausgänge für den Start des Antriebs oder andere Zwecke hat. Programmiert wird über ein 2,2"-Farbdisplay; Betrieb nach Priorität, Zeit oder Zustand.
Priorität
Grün für die anfordernde Seite (Sensor), mit Räumzeit
Zeit
Fester Zyklus, auch ohne Sensoren
Zustand
Grün, solange der Eingang aktiv ist (SPS, Taster)
VIACONTROL
Steuereinheit 24–230 V AC/DC
VIACONTROL12
12-Vac/dc-Ausführung
2 Ampeln mit 2 Lichtern
Rot / Grün
2 Ampeln mit 3 Lichtern
mit Gelb (TAR)
Alarm IN3
Programmierbarer Alarmzustand
VIACONTROL ist mit allen Ampeln des Stagnoli Sortiments kompatibel.
Spannung
Von 12 bis 230 V.
Dasselbe VIACONTROL-Gerät akzeptiert 24 bis 230 V AC/DC; für 12-V-AC/DC-Anlagen gibt es VIACONTROL12.
1224230V
Steuereinheit für 12-V-AC/DC-AnlagenGleiches Gerät von 24 bis 230 V AC/DCGleiches Gerät von 24 bis 230 V AC/DC
Wichtigste Daten
- Ampeln
- 2, mit 2 oder 3 Lichtern
- Stromversorgung
- 24–230 V ac/dc
- (12 Vac/dc: VIACONTROL12)

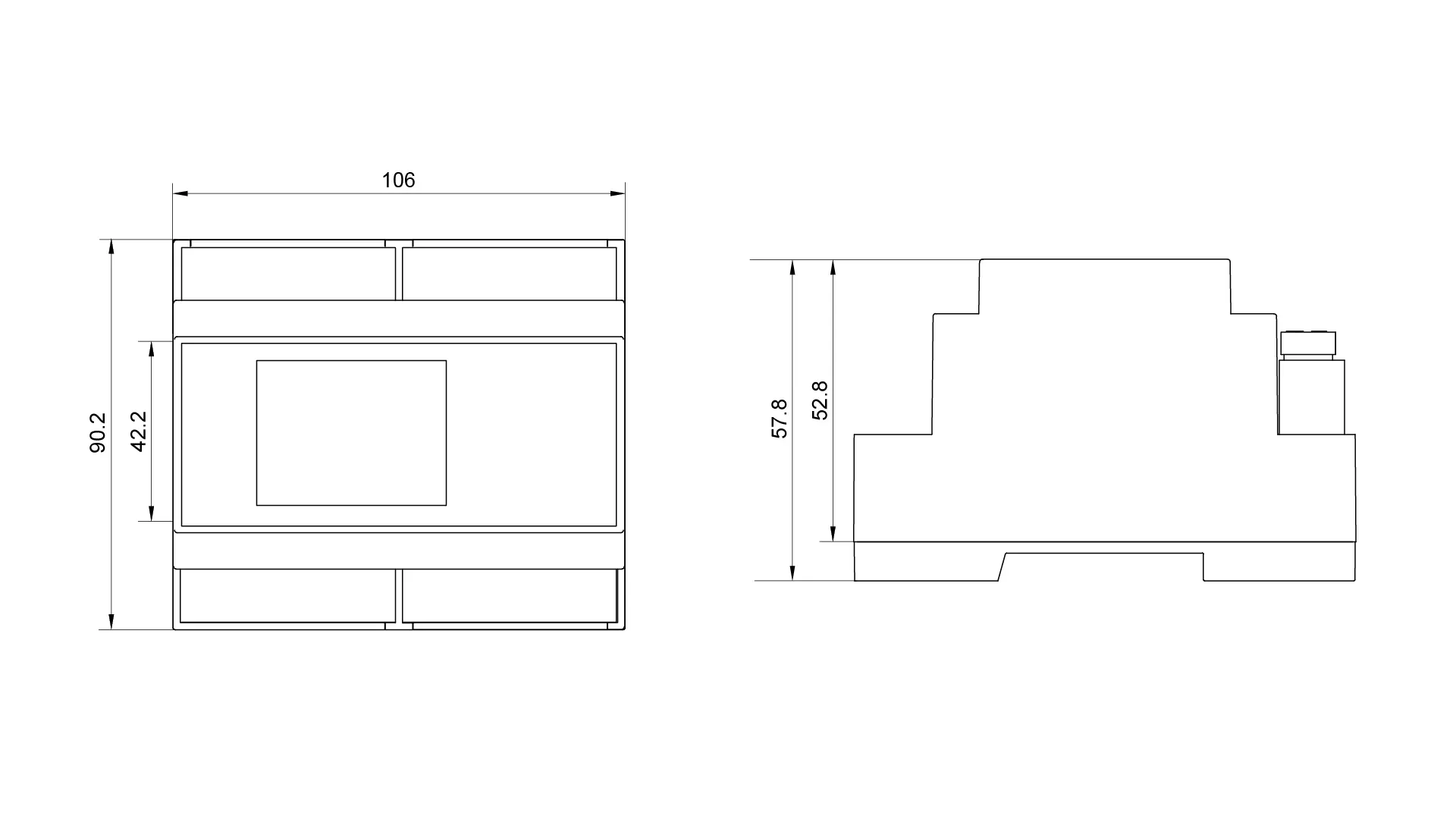

- Gehäuse
- DIN 6 Module
- Display
- Farbe 2,2"
- Logiken
- Priorität · Zeit · Zustand
- Eingänge
- IN1, IN2, IN3 Alarm
- AUX-Ausgänge
- 2 × NO/NC
- Temperatur
- −20 / +60 °C
Funktionen, Zeiten, Klemmleisten und Anschlusspläne im Handbuch und in der Dokumentation.
Mehr erfahren
Progettiamo e produciamo in Italia.
Spritzguss, Montage und Prüfung in unseren eigenen Abteilungen in Italien: Jede Zahnstange und jede Ampel entsteht hier.
Simulator
Im Einsatz sehen.
Eine enge Rampe, zwei Ampeln, zwei Schleifen. Wählen Sie die Betriebsart, schicken Sie ein Auto von einer Seite oder drücken Sie den Alarm: Die Steuereinheit reagiert wie in der Praxis.
Betriebsart · F1
Ruhezustand · F3
Eingänge
Was passiert
- RuheAmpeln im mit F3 gewählten Ruhezustand: Die Steuereinheit wartet auf eine Anforderung.
- AnforderungEin Fahrzeug auf der Schleife aktiviert IN1 oder IN2 und fordert Grün für seine Seite an.
- Grün und GelbGrün für TV1 oder TV2, dann Gelb für TAR: Die wartenden Autos fahren.
- RäumenAlles rot für TSG, bis die Fahrspur frei ist; dann die andere Seite, falls angefordert, oder Ruhe.
- Grün Seite 1Grün an S1 für TV1, Rot an S2. Die Schleifen zählen nicht.
- Gelb und RäumenGelb für TAR, dann alles rot für TSG.
- Grün Seite 2Grün an S2 für TV2, Rot an S1.
- Gelb und RäumenGelb für TAR, alles rot für TSG, dann beginnt der Zyklus neu.
- Kein BefehlOhne aktive Eingänge bleiben beide Ampeln rot.
- IN1 aktivSofort Grün an S1 und Rot an S2, solange IN1 aktiv bleibt.
- IN2 aktivRot an S1 und Grün an S2, stets ohne Timer.
- IN1 und IN2 gleichzeitigWidersprüchlicher Befehl: Die Steuereinheit sichert sich mit alles rot ab.
In Ruhe sind beide Ampeln rot: Die Steuereinheit wartet auf eine Anforderung der Schleifen.
- TV1
- 7 s
- TV2
- 7 s
- TAR
- 2 s
- TSG
- 5 s
Verkürzte Zeiten für die Demo: An der Steuereinheit werden TV1, TV2, TSG und TAR im Menü TEMPI von 0 bis 999 s eingestellt. AUX1 und AUX2 sind hier als „Grün“ der jeweiligen Ampel konfiguriert (F9, F10). Logik laut Benutzerhandbuch VIACONTROL.
Der interaktive Simulator ist für größere Bildschirme gedacht: Öffnen Sie ihn am Computer oder Tablet, um Logiken, Sensoren und Alarm zu testen.
Demo anfragenVideo-Tutorial
In wenigen Minuten konfiguriert. So einfach geht's.
Von der Wahl der Betriebsart bis zur Einstellung der Zeiten: Verfolgen Sie die Konfiguration von VIACONTROL Schritt für Schritt in unserem YouTube-Video.
- Video schließen (Esc)
- Video-Tutorial zur Konfiguration von VIACONTROL
Einsatzbereiche
Wo VIACONTROL im Einsatz ist.
Überall, wo sich zwei Ampeln an einer engen Durchfahrt abwechseln müssen, mit dem Schaltschrank in Reichweite.

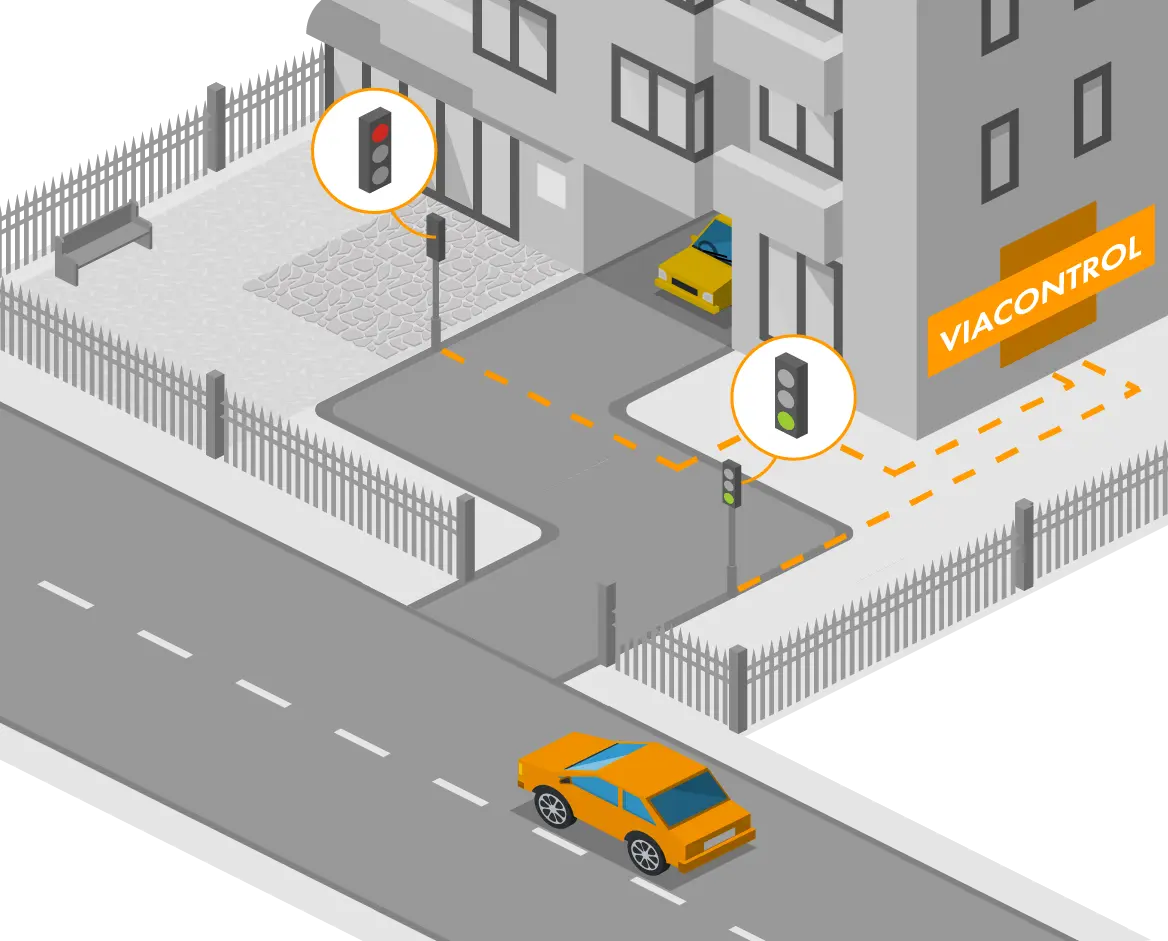

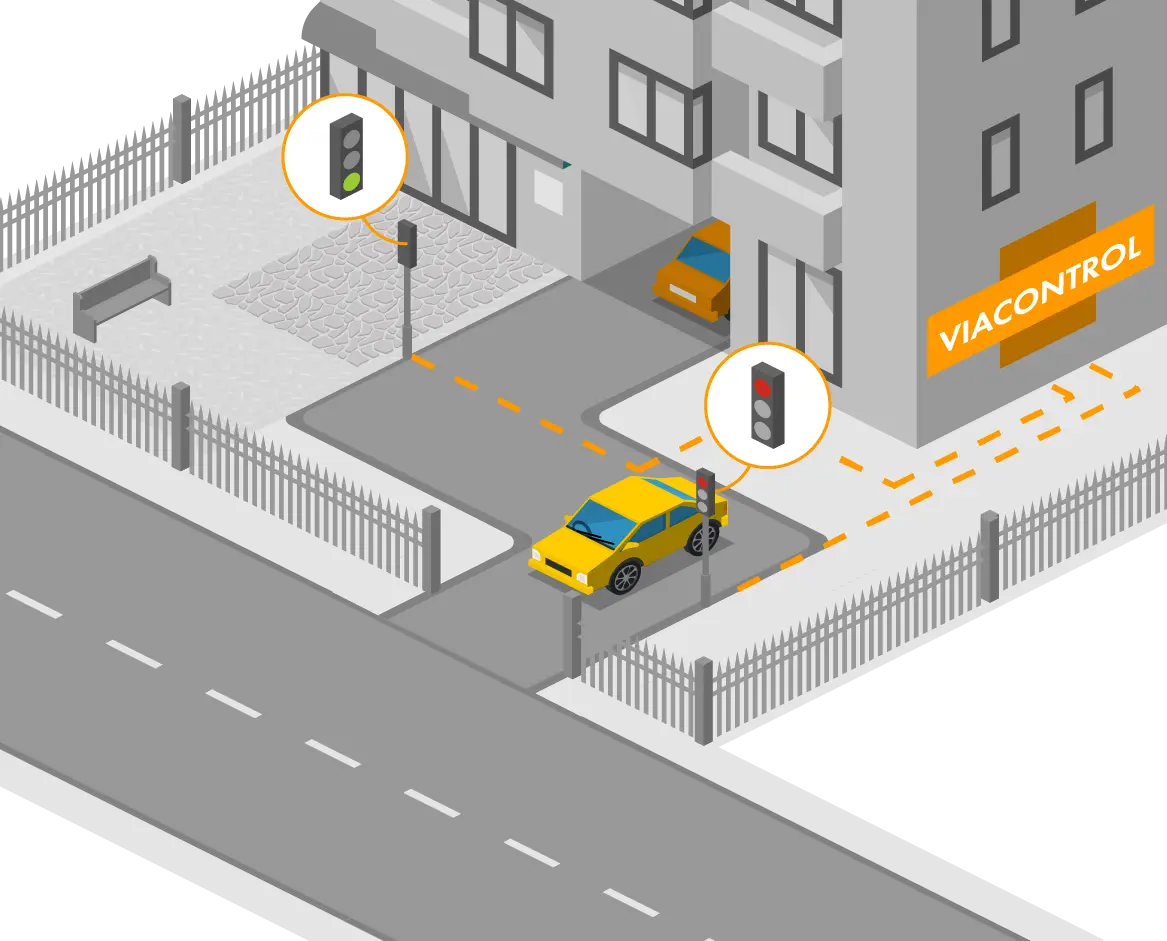

Ausfahrten auf die Straße
Straßenseitig Ampel in Ruhe grün, innen Ampel an der Ausfahrt rot: Ein einziger Sensor an der Innenampel an der Ausfahrt fordert Grün an.
Priorität
Industrieeinfahrten
Ständiger Fahrzeugverkehr: Der Zeitzyklus wechselt die beiden Richtungen auch ohne Sensoren.
ZeitTechnische Dokumentation
Mehr in der Dokumentation
Alle Artikel, Handbücher, Zeichnungen und Ersatzteile von VIACONTROL finden Sie stets aktuell in der Dokumentation.
Dokumentation VIACONTROL
VIACONTROL für Ihre Anlage
Beschreiben Sie uns die Rampe oder Durchfahrt: Wir helfen Ihnen bei der Wahl von Betriebsart, Zeiten und Sensoren.
